HBC型混流泵适用于农田排灌和工业给排水。
性能范围：流量Q100~5000m³/h;扬程H3~15m。
型号意义：例12HBC2-40
12——吸入口径被25除
(即混流泵的吸入口径为300mm)；
H——混流式；
B——单级单吸悬臂式蜗壳泵；
C2——泵口径第二次改进；
40——比转数10后圆整(即该泵的比转数为400)。
结构内容

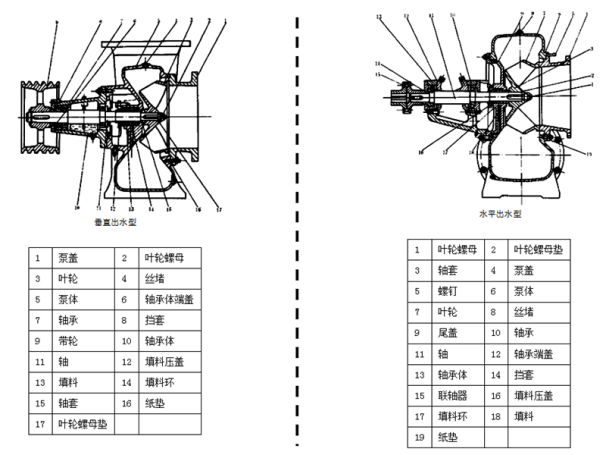

HBC型混流泵由泵体、泵盖、叶轮、主轴和滚珠盒(轴承架)等主要零件构成。轴承用稀油润滑或优质钙基黄油润滑。轴封采用填料密封。传动有直接传动和变速传动。从水泵进口看，叶轮为逆时针方向旋转。26HBC-30、-40、 -50 泵为顺时针旋转。
| 型号 | 口径（mm） | 流量（m³/h） | 扬程（m） | 转速（r/min） | 轴功率（kw） | 电机功率（kw） | 效率（%） | 汽蚀余量（m） | 叶轮直径（mm） |
|---|---|---|---|---|---|---|---|---|---|
| 6HBC-35/2 | 180 | 6 | 1450 | 3.7 | 5.5 | 80 | 2.7 | 150 | 196 |
| 6HBC-35/4 | 164 | 9 | 1700 | 5.4 | 7.5 | 75 | 3.2 | ||
| 6HBC-35/5 | 211 | 8.2 | 6.0 | 80 | |||||
| 6HBC-35/6 | 234 | 6.9 | 5.7 | 78 | |||||
| 6HBC-35/3 | 200 | 5.0 | 1450 | 3.5 | 5.5 | 2.7 | |||
| 8HBC-35/1 | 300 | 8.0 | 1200 | 7.46 | 11 | 77 | 3 | 200 | 256 |
| 8HBC-35/2 | 360 | 7.0 | 8.39 | 82 | |||||
| 8HBC-35/3 | 450 | 5.1 | 8.10 | 77 | |||||
| 8HBC-35/4 | 360 | 12.0 | 1450 | 15.3 | 18.5 | 4.2 | |||
| 8HBC-35/5 | 450 | 10.0 | 14.9 | 82 | |||||
| 8HBC-35/6 | 540 | 7.5 | 14.4 | 77 | |||||
| 8HBC-35/7 | 400 | 14.5 | 1600 | 20.5 | 30 | 5.2 | |||
| 8HBC-35/8 | 500 | 12.2 | 20.2 | 82 | |||||
| 8HBC-35/9 | 600 | 9.5 | 77 | ||||||
| 10HBC-30/1 | 400 | 8.0 | 980 | 10.7 | 15 | 81 | 4 | 250 | 304 |
| 10HBC-30/2 | 450 | 7.0 | 10.3 | 83 | |||||
| 10HBC-30/3 | 500 | 6.3 | 10.9 | 79 | |||||
| 10HBC-40/1 | 400 | 5.5 | 7.2 | 11 | 4 | 250 | 280 | 160 | |
| 10HBC-40/2 | 450 | 4.8 | 7.5 | ||||||
| 10HBC-40/3 | 500 | 4.0 | 7.4 | ||||||
| 10HBC-40/4 | 550 | 13.2 | 1450 | 24.0 | 30 | 83 | 5.5 | 250 | 250 |
| 10HBC-40/5 | 650 | 11.6 | 24.6 | 280 | |||||
| 10HBC-40/6 | 720 | 9.8 | 24.0 | 80 | |||||
| 10HBC-40/7 | 640 | 15.5 | 1600 | 32.8 | 37 | 7 | 250 | 280 | 160 |
| 10HBC-40/8 | 720 | 14.3 | |||||||
| 10HBC-40/9 | 800 | 11.8 | 32.4 | ||||||
| 12HBC2-40/1 | 507 | 4.4 | 730 | 7.4 | 12/11 | 82 | 3 | 300 | 341 |
| 12HBC2-40/2 | 581 | 3.9 | 7.3 | ||||||
| 12HBC2-40/3 | 678 | 2.8 | 6.6 |
