HW-S型混流泵为卧式、单级、单吸、前后开门结构、悬臂式混流泵。适用于输送清水或物流、化学性质类似于水的其他液体，被输送液体的温度不宜高于50℃。广泛适用于农田排灌、工业和城市给排水等多种场合。
结构简单、使用可靠、装拆方便、体型小、重量轻、流量大、效率高。
有直联传动和皮带传动两种。常用动力机是电动机和柴油机，订货时应注明动力机的型号（功率、转速），以便确定皮带轮或联轴器的规格。从水泵进口看，叶轮为逆时针旋转（650HW-7S为顺时针旋转）。
50~4500m³/h
3-20m
详细说明
技术参数
结构方式

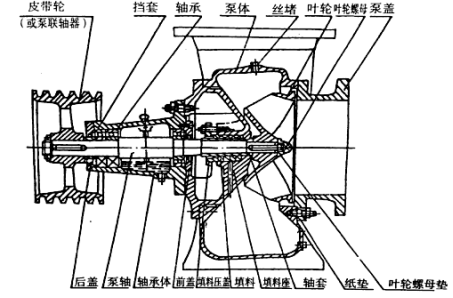

1、HW-S型混流泵主要由泵盖、叶轮、泵体、泵轴、轴套、填料座及轴承体（轴承架）等主要零件构成，采用前、后开门的结构形式。
2、泵盖分别于与泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小，易产生摩擦；间隙过大，或导致泵内压力水大量回流，使泵的效率下降。实际使用的适宜间隙为0.3~0.7毫米（将泵轴推向泵的进口端测量），间隙可用增减纸垫厚度来调整。
3、轴封装置100HW-150HW采用骨架油封、200HW~650HW采用填料密封结构。其作用是防止空气吸入泵内和防止水从泵内过多地沿轴流出。
4、轴套用以保护泵轴，磨损后可及时更换。
5、泵轴用单列向心球轴承支承。轴承可用润滑油润滑，油量应控制在油标杆的标线间，也可用润滑脂润滑——可在装配水泵时加入，使用中通过拆装前盖和后盖补充。
6、泵体上端的螺孔，用于加灌引水或联接真空泵抽气引水，下端的螺孔用于放水。
7、为扩大泵的使用范围，满足用户不同要求，可换用不同性能的叶轮。
8、150-350HW-S型泵的附件有进、出口定弯、活弯、底阀、皮带轮或联轴器，400~650HW-S型泵的附件有进、出口定弯、逆止阀、皮带轮或联轴器，供用户选用。
9、HW-S型泵的轴承型号和轴封规格见表。

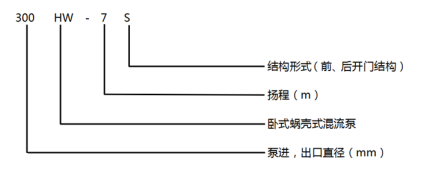

型号说明
泵的安装
HW - S型泵有全落井、半落井和落地式三种安装形式，其中半落井安装有时可减少落地安装吸程高和因进水管路长而增加的损失。
1、安装原则:
(1) 水泵的安装高度：最高上水位不应高于轴承下端，最低下水位取决于泵的允许吸上真空度(应减去管路损失)。
(2) 水泵应尽可能靠近水源，以缩短进水管路，减少管路损失。
(3) 管路应尽量直和短。一般在进水口用一只90°或330°弯管，水泵底脚基础斜浇，可省去出水弯管。
2、注意事项:
(1) 用皮带传动时，水泵和动力机的皮带轮应对正。皮带轮和皮带外要设防护罩。
(2) 泵盖一般不宜直接连弯管， 应先接直管后再接弯管，以保证进口处流速分布均匀。
(3) 管路各连接法兰间，应加橡胶垫或石棉线，以防漏气、漏水。
(4) 进水管伸人进水池的位置应合适，进水管口距河底一般为1D-3D,进水管口距最低枯水面一般为1D-3D, 进水管距进水池壁一般为(1-1. 5)D(D为进水管口径),小泵取大值，大泵取小值。
(5) 出水口应淹没在出水池的水里，并尽量靠近水面，以减少扬程损失。
(6) 进水口前应设有网罩，以防水草杂物进人泵内打碎叶轮或堵塞流道。
(7) 泵装在船上使用并采用润滑油(稀油)润滑时，应考虑到泵在抽上水时引起的船头压低或船身倾侧，必须保证泵轴在运行中保持水平位置，以免轴承因缺油而损坏。
(8) 650HW型泵采用单列向心推力球轴承，必须保证有适宜的轴向游动间隙，使轴承有良好的承载能力和使用寿命。
使用和保养
1、试车:
泵在安装完成后，需进行试运转，以检查泵的转向和去除安装中存在的问题。
2、开车顺序:
(1)关闭出口闸阀或止阀。
(2) 加引水:将水从泵体顶端的螺孔加人，或打开逆止阀，使出水池中的水倒灌加水，或接用真空泵抽气引水(当真空泵抽出泵内空气，抽出水后，即可开动水泵和停止真空泵)。
(3) 当动力机达到正常转速后，开大闸阀，然后调节填料的松紧。如泵的运转和轴承温度正常,振动轻微，则可继续运行(使用逆止阀，在出水后应将阀盖吊起，以减少阻力)。
3、使用与保养;
(1) 轴承采用稀油润滑时,应经常检查和控制轴承体的油位在油标杆二根标线间;轴承采用润滑脂润滑时，应定时补充油量。对100 ~ 350HW型泵拆去前盖和后盖来补充，对400 ~ 650HW型泵可通过油杯来补充。
(2) 经常检查轴承的温升。一般不得高于环境温度40℃，最高温度不得超过80℃。
(3) 注意泵运转时有无摩擦和撞击声。如泵盖与叶轮摩擦，可在泵盖和泵体间增加纸垫。实际使用间隙0. 3~ 0.7毫米。
(4) 填料的调整必须适当，液体应从填料压盖处成滴状间断漏出。填料太紧，轴会发热和功率增加;填料大松，液体泄漏过多，效率下降。
(5) 如电机与泵直联，两轴的轴心线应在一直线上。
(6) 检查进水管路有无漏气现象。
(7)注意功率是否突然增大或下降，流量是否突然减少，如有，应停车排除。
(8) 经常检查各螺栓是否因振动而松动。
(9) 在冬季，停车后应将泵和管路内存水放出。
(10) 泵初期使用200小时或半年后，应更换润滑油(脂)。以后每000时或一年后换油一次。
(11) 泵工作3000小时或三年后，应解体检查和保养。
(12) 对于长期停用的泵，应将运转部分拆下，作防锈处理后妥善保管。

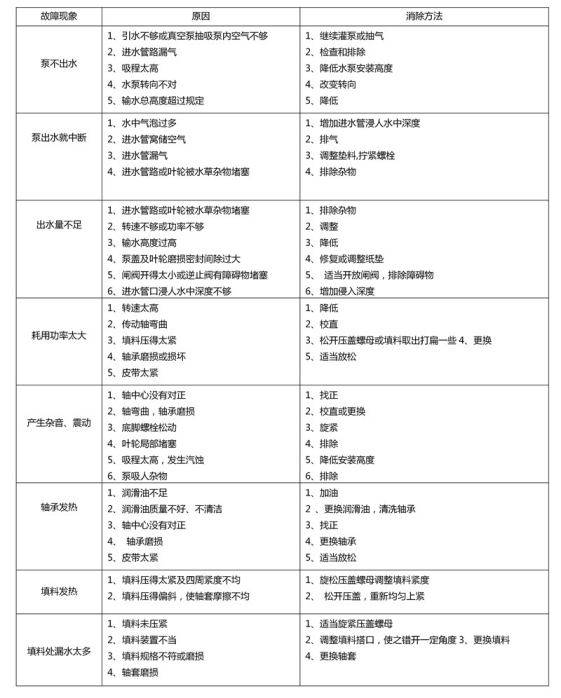

故障排除
| 型号 | 流量（m³/h） | 转速（r/min） | 扬程（m） | 效率（%） | 轴功率（kw） | 功率（kw） | 汽蚀余量（m） | 重量（kg） |
|---|---|---|---|---|---|---|---|---|
| 100HW-8S/1 | 68 | 2900 | 9.6 | 80 | 2.42 | 3 | 4.0 | 30 |
| 100HW-8S/2 | 90 | 2900 | 8 | 80 | 2.42 | 3 | 4.0 | 30 |
| 100HW-8S/3 | 108 | 2900 | 6.0 | 80 | 2.42 | 3 | 4.0 | 30 |
| 150HW-5S/1 | 137 | 1450 | 6.1 | 80.5 | 3.0 | 4 | 3.0 | 65 |
| 150HW-5S/2 | 180 | 1450 | 5.0 | 80.5 | 3.0 | 4 | 3.0 | 65 |
| 150HW-5S/3 | 216 | 1450 | 3.7 | 80.5 | 3.0 | 4 | 3.0 | 65 |
| 150HW-5S/4 | 175 | 1850 | 10 | 80.5 | 6.3 | 7.5 | 3.5 | 65 |
| 150HW-5S/5 | 230 | 1850 | 8.2 | 80.5 | 6.3 | 7.5 | 3.5 | 65 |
| 150HW-5S/6 | 276 | 1850 | 6.1 | 80.5 | 6.3 | 7.5 | 3.5 | 65 |
| 150HW-8S/1 | 137 | 1450 | 8.7 | 82 | 4.78 | 5.5 | 2.7 | 60 |
| 150HW-8S/2 | 180 | 1450 | 8.0 | 82 | 4.78 | 5.5 | 2.7 | 60 |
| 150HW-8S/3 | 216 | 1450 | 6.8 | 82 | 4.78 | 5.5 | 2.7 | 60 |
| 150HW-12S/1 | 137 | 2900 | 15.3 | 82 | 7.47 | 11 | 6.0 | 60 |
| 150HW-12S/2 | 180 | 2900 | 12.5 | 82 | 7.47 | 11 | 6.0 | 60 |
| 150HW-12S/3 | 216 | 2900 | 9.7 | 82 | 7.47 | 11 | 6.0 | 60 |
| 200HW-4S/1 | 300 | 1060 | 5 | 81 | 4.6 | 5.5 | 4.0 | 110 |
| 200HW-4S/2 | 340 | 1060 | 4 | 81 | 4.6 | 5.5 | 4.0 | 110 |
| 200HW-4S/3 | 420 | 1060 | 3 | 81 | 4.6 | 5.5 | 4.0 | 110 |
| 200HW-5S/1 | 250 | 1160 | 6.7 | 81.5 | 6.01 | 7.5 | 4.0 | 110 |
| 200HW-5S/2 | 360 | 1160 | 5 | 81.5 | 6.01 | 7.5 | 4.0 | 110 |
| 200HW-5S/3 | 440 | 1160 | 4 | 81.5 | 6.01 | 7.5 | 4.0 | 110 |
| 200HW-5/1 | 240 | 1450 | 6.8 | 81.5 | 6.01 | 7.5 | 4.0 | 110 |
| 200HW-5/2 | 360 | 1450 | 5.0 | 81.5 | 6.01 | 7.5 | 4.0 | 110 |
| 200HW-5/3 | 445 | 1450 | 3.9 | 81.5 | 6.01 | 7.5 | 4.0 | 110 |
| 200HW-8S/1 | 250 | 1360 | 8.5 | 82 | 7.9 | 10 | 4.0 | 110 |
| 200HW-8S/2 | 340 | 1360 | 7.1 | 82 | 7.9 | 10 | 4.0 | 110 |
| 200HW-8S/3 | 405 | 1360 | 5.3 | 82 | 7.9 | 10 | 4.0 | 110 |
| 200HW-8S/4 | 270 | 1450 | 9.6 | 82 | 9.6 | 11 | 4.0 | 110 |
| 200HW-8S/5 | 360 | 1450 | 8.0 | 82 | 9.6 | 11 | 4.0 | 110 |
| 200HW-8S/6 | 432 | 1450 | 6.0 | 82 | 9.6 | 11 | 4.0 | 110 |
| 200HW-12S/1 | 270 | 1450 | 13.5 | 83.5 | 14.68 | 18.5 | 4.0 | 105 |
| 200HW-12S/2 | 360 | 1450 | 12.5 | 83.5 | 14.68 | 18.5 | 4.0 | 105 |
| 200HW-12S/3 | 432 | 1450 | 10.8 | 83.5 | 14.68 | 18.5 | 4.0 | 105 |
| 250HW-4S/1 | 400 | 980 | 4.0 | 82.5 | 6.3 | 7.5 | 4.0 | 165 |
| 250HW-4S/2 | 450 | 980 | 4.2 | 82.5 | 6.3 | 7.5 | 4.0 | 165 |
| 250HW-4S/3 | 480 | 980 | 3.5 | 82.5 | 6.3 | 7.5 | 4.0 | 165 |
| 250HW-5S/1 | 450 | 1110 | 7.0 | 84 | 8.8 | 11 | 4.0 | 165 |
| 250HW-5S/2 | 540 | 1110 | 5.0 | 84 | 8.8 | 11 | 4.0 | 165 |
| 250HW-5S/3 | 650 | 1110 | 4.1 | 84 | 8.8 | 11 | 4.0 | 165 |
| 250HW-5/1 | 440 | 1180 | 6.8 | 81 | 9.1 | 11 | 4.0 | 165 |
| 250HW-5/2 | 540 | 1180 | 5 | 81 | 9.1 | 11 | 4.0 | 165 |
| 250HW-5/3 | 660 | 1180 | 4 | 81 | 9.1 | 11 | 4.0 | 165 |
| 250HW-7S/1 | 355 | 870 | 6.5 | 83 | 7.4 | 11 | 4.0 | 165 |
| 250HW-7S/2 | 400 | 870 | 5.5 | 83 | 7.4 | 11 | 4.0 | 165 |
| 250HW-7S/3 | 450 | 870 | 5 | 83 | 7.4 | 11 | 4.0 | 165 |
| 250HW-7S/4 | 400 | 980 | 8 | 83 | 10.5 | 15 | 4.0 | 165 |
| 250HW-7S/5 | 450 | 980 | 7 | 83 | 10.5 | 15 | 4.0 | 165 |
| 250HW-7S/6 | 500 | 980 | 6.3 | 83 | 10.5 | 15 | 4.0 | 165 |
| 250HW-8S/1 | 460 | 1100 | 9.1 | 84.5 | 13.9 | 18.5 | 4.0 | 170 |
| 250HW-8S/2 | 540 | 1100 | 8 | 84.5 | 13.9 | 18.5 | 4.0 | 170 |
| 250HW-8S/3 | 660 | 1100 | 5 | 84.5 | 13.9 | 18.5 | 4.0 | 170 |
| 250HW-8/1 | 450 | 1180 | 9 | 84 | 14 | 18.5 | 4 | 170 |
| 250HW-8/2 | 540 | 1180 | 8 | 84 | 14 | 18.5 | 4 | 170 |
| 250HW-8/3 | 670 | 1180 | 4.9 | 84 | 14 | 18.5 | 4 | 170 |
| 250HW-12S/1 | 500 | 1180 | 14.6 | 84 | 24.4 | 30 | 4 | 165 |
| 250HW-12S/2 | 600 | 1180 | 12.5 | 84 | 24.4 | 30 | 4 | 165 |
| 250HW-12S/3 | 710 | 1180 | 9.8 | 84 | 24.4 | 30 | 4 | 165 |
| 300HW-4S/1 | 650 | 780 | 5.4 | 83.5 | 9.4 | 11 | 4 | 195 |
| 300HW-4S/2 | 710 | 780 | 4 | 83.5 | 9.4 | 11 | 4 | 195 |
| 300HW-4S/3 | 810 | 780 | 3 | 83.5 | 9.4 | 11 | 4 | 195 |
| 300HW-5S/1 | 660 | 870 | 5.6 | 84 | 12.8 | 18.5 | 4 | 195 |
| 300HW-5S/2 | 792 | 870 | 5 | 84 | 12.8 | 18.5 | 4 | 195 |
| 300HW-5S/3 | 900 | 870 | 4 | 84 | 12.8 | 18.5 | 4 | 195 |
| 300HW-5/1 | 650 | 980 | 5.5 | 84 | 12.8 | 18.5 | 4 | 195 |
| 300HW-5/2 | 792 | 980 | 5 | 84 | 12.8 | 18.5 | 4 | 195 |
| 300HW-5/3 | 890 | 980 | 3.9 | 84 | 12.8 | 18.5 | 4 | 195 |
| 300HW-7S/1 | 508 | 730 | 4.5 | 84 | 7.3 | 11 | 4 | 195 |
| 300HW-7S/2 | 585 | 730 | 3.9 | 84 | 7.3 | 11 | 4 | 195 |
| 300HW-7S/3 | 723 | 730 | 2.8 | 84 | 7.3 | 11 | 4 | 195 |
| 300HW-7S/4 | 680 | 980 | 8 | 84 | 17.7 | 22 | 4 | 195 |
| 300HW-7S/5 | 780 | 980 | 7 | 84 | 17.7 | 22 | 4 | 195 |
| 300HW-7S/6 | 910 | 980 | 5 | 84 | 17.7 | 22 | 4 | 195 |
| 300HW-8S/1 | 660 | 970 | 9.1 | 85 | 20.3 | 22 | 4 | 200 |
| 300HW-8S/2 | 792 | 970 | 8 | 85 | 20.3 | 22 | 4 | 200 |
| 300HW-8S/3 | 900 | 970 | 6.5 | 85 | 20.3 | 22 | 4 | 200 |
| 350HW-4S/2 | 1000 | 980 | 4.3 | 85 | 16.6 | 22 | 4.5 | 330 |
| 350HW-4S/3 | 1180 | 980 | 3.5 | 85 | 16.6 | 22 | 4.5 | 330 |
| 350HW-8S/1 | 670 | 730 | 5.2 | 85.5 | 10.5 | 15 | 4.5 | 330 |
| 350HW-8S/2 | 745 | 730 | 4.4 | 85.5 | 10.5 | 15 | 4.5 | 330 |
| 350HW-8S/3 | 819 | 730 | 3.7 | 85.5 | 10.5 | 15 | 4.5 | 330 |
